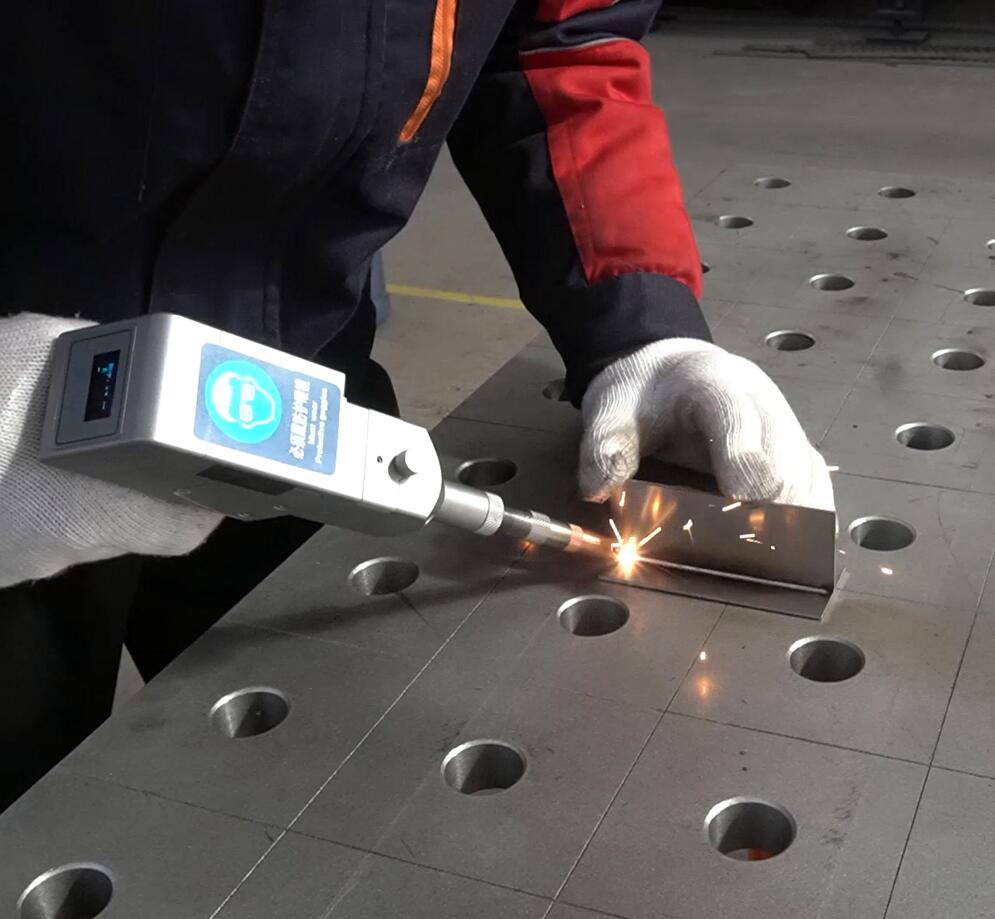

La máquina de soldadura láser portátil se utiliza principalmente en la posición fija de láminas de metal grandes y medianas, gabinetes, chasis, marcos de puertas y ventanas de aleación de aluminio, lavabos de acero inoxidable y otras piezas grandes. Al igual que el ángulo recto interior, el ángulo recto exterior y la soldadura plana, el área afectada por el calor es pequeña durante la soldadura, la deformación es pequeña, la profundidad de soldadura es grande y la soldadura es firme.

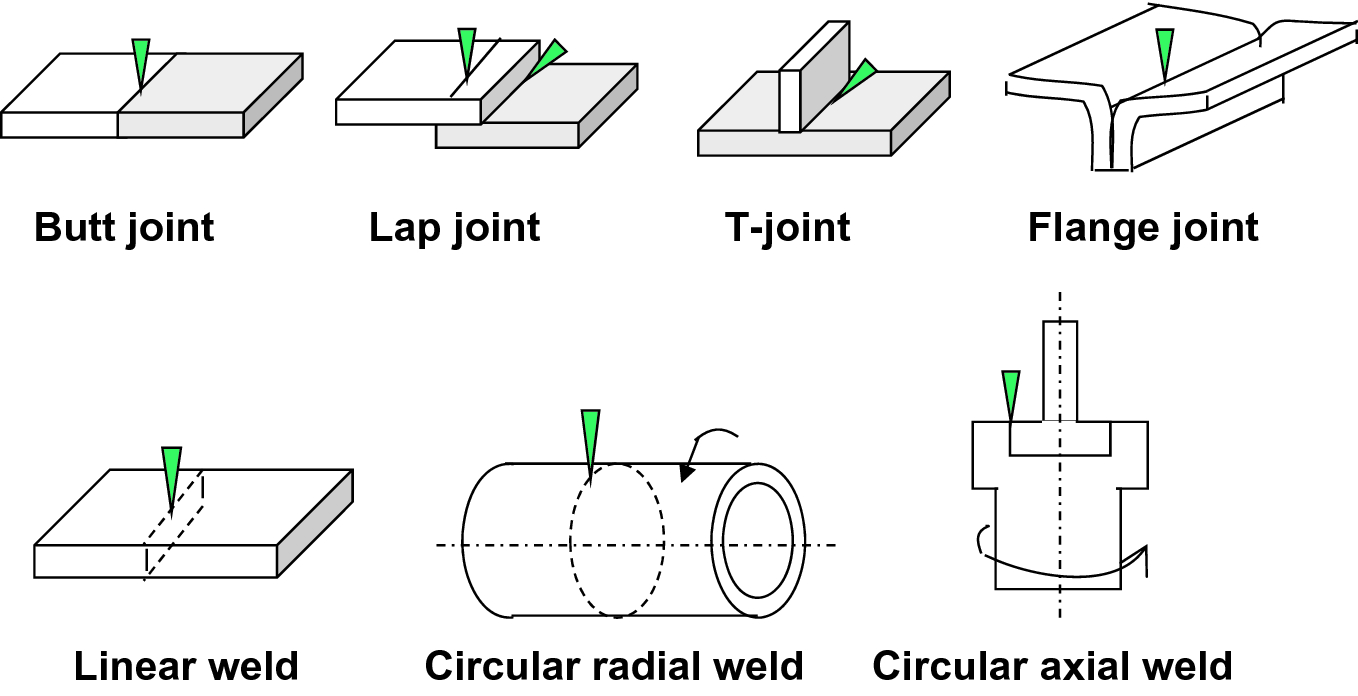

Varios métodos de soldadura:
Se puede realizar soldadura en cualquier ángulo: soldadura por puntos, soldadura a tope, soldadura vertical, soldadura de filete plano, soldadura de filete interior, soldadura de filete exterior, etc. soldadura. Se puede lograr la soldadura en cualquier ángulo. Además, también puede completar el corte, la soldadura y el corte se pueden cambiar libremente, simplemente cambie la boquilla de cobre de soldadura a la boquilla de cobre de corte, lo cual es muy conveniente.
CARACTERISTICAS
- Múltiples modos de control de punto láser
- Cabezal de soldadura controlado por servomotores dobles
- Relación de trabajo láser ajustable
- Ancho de pulso ajustable y frecuencia láser
- Indicación de posición ajustable punto rojo
RESULTADOS
- Ancho del punto láser: 0,2 mm-5 mm
- Para soldar material delgado con pequeña deformación.
- Para soldar con masilla
- Para soldar de diferentes maneras
- Para habilitar la función de corte
Alimentador automático de alambre
El alimentador de alambre automático proporciona la capacidad para trabajos de soldadura de rango más amplio. Con tamaños de alambre ajustables, puede aplicar fácilmente soldadura láser para más productos
Curva de aprendizaje baja para operaciones
Fácil de mover, configurar y listo para usar. La soldadura con láser ya no es un proceso difícil. ¡Mejore la calidad de su producto de inmediato!
Diseño Eléctrico por Normas Internacionales
Seguimos el estándar internacional para el diseño de cableado eléctrico, nos aseguramos de que el mantenimiento y el servicio de seguimiento sean mucho más fáciles.
Buen efecto de soldadura:
La soldadura láser manual es una soldadura por fusión en caliente. En comparación con la soldadura tradicional, la soldadura láser tiene una mayor densidad de energía y puede lograr un mejor efecto de soldadura. Problemas de trazas, gran profundidad de soldadura, fusión suficiente, firme y confiable, y resistencia de soldadura que alcanza o incluso supera el metal base en sí, lo que no se puede garantizar con máquinas de soldadura ordinarias.
Materiales aplicables
Es adecuada para soldar materiales de chapa metálica: como acero inoxidable, aleación de aluminio, hierro, chapa galvanizada, acero al carbono, etc. Se puede reemplazar con la soldadura por arco de argón tradicional, la soldadura por arco y otros procesos.
Industria aplicable
Principalmente para la posición fija de chapas de metal grandes y medianas, gabinetes, chasis, marcos de puertas y ventanas de aleación de aluminio, lavabos de acero inoxidable y otras piezas de trabajo grandes como ángulo recto interior, ángulo recto exterior, soldadura de soldadura plana, pequeña afectada por el calor área durante la soldadura, pequeña deformación y profundidad de soldadura Grande y sólidamente soldada.
Ampliamente utilizado en la industria de cocinas y baños, industria de electrodomésticos, industria publicitaria, industria de moldes, industria de productos de acero inoxidable, industria de ingeniería de acero inoxidable, industria de puertas y ventanas, industria artesanal, industria de productos para el hogar, industria de muebles, industria de autopartes, etc.
Ahorre costos de mano de obra:
En comparación con la soldadura por arco, el costo de procesamiento se puede reducir en aproximadamente un 30%. La operación es simple y fácil de aprender y rápida de aprender, y el umbral técnico del operador no es alto. Los trabajadores ordinarios pueden ser empleados después de una breve capacitación y pueden lograr fácilmente resultados de soldadura de alta calidad.
Súper Económico
La soldadura por láser de fibra es de 5 a 10 veces más rápida que la soldadura tradicional.
Alta eficiencia de conversión electro-óptica (>25%), bajo consumo de energía, bajo costo de consumibles, libre de mantenimiento.
Seguridad y Protección Ambiental
La doble protección de seguridad garantiza la seguridad del operador.
Más ecológico y más seguro que la soldadura tradicional, ruido mínimo.

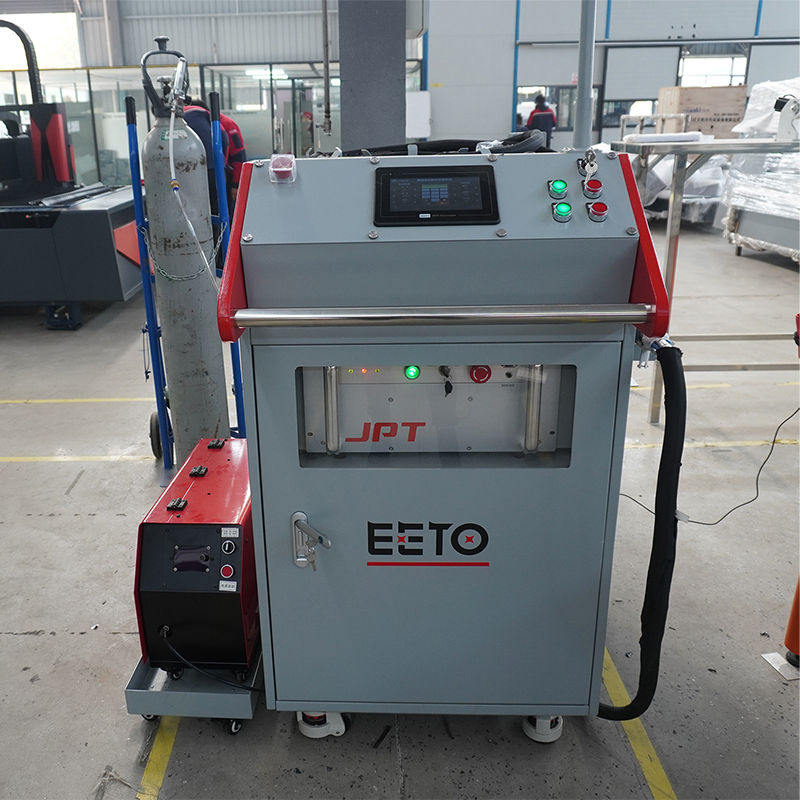

Configuraciones y especificaciones:
Modelo: Serie EETO-FLW
Fuente láser: IPG, Alemania
Potencia láser: 1000W 1500W 2000W
Soldadura Materisla: SS, CS, Pure Alu
Cabezal láser: Ordinario de mano
Longitud de onda láser: 1070nm±5nm
Modo láser: multimodo
Modo de trabajo: continuo
Rango de ajuste de potencia: -95%
Inestabilidad de energía: ± 3%
Diámetro del núcleo de fibra de transmisión: 50um
Punto de luz mínimo: 0,2 mm
Longitud de fibra: 5 m, 10 m, 15 m (opcional)
Método de refrigeración: Refrigeración por agua
Temperatura del agua de refrigeración: 20-25ºC
Fuente de alimentación: CA 220 V ± 10 %, 50/60 Hz
Temperatura de trabajo: 10~35ºC
Humedad de trabajo: ≤95%
Detalles de actualización:
- Reducción de peso: con un cable de fibra de 9,5 mm de diámetro, use el QBH más pequeño, reduzca el peso y mejore la experiencia del cliente.
- Cambie la entrada y salida QBH insertadas oblicuamente a forma de L. Luce más hermoso y más cómodo de usar.
- Agregue la función de señal de bloqueo de seguridad: cuando la puerta del gabinete se abre manualmente, la fuente láser cortará la luz cuando se reciba la señal, mejorando el rendimiento de seguridad.
- Optimice la trayectoria óptica para resolver el problema del cráter del arco. El problema de las salpicaduras de soldadura se reduce considerablemente.
- Equipado con núcleo de fibra importado con un diámetro de núcleo de 14um. La penetración de la soldadura es más profunda, especialmente la soldadura de aluminio será más fuerte.
- Ahorro de espacio: la fuente láser de la nueva máquina de soldadura está altamente integrada con la alimentación de alambre y el enfriador de agua. Y el volumen es un 46 % más pequeño que el volumen anterior.
Instrucciones del paso de instalación:
Paso 1: vierta alrededor de 18 l de agua purificada en el enfriador de agua (agua destilada o desionizada, el nivel del agua es el rango verde)
Paso 2: conecte el enchufe de aviación
Paso 3: conecte el cable de alimentación principal
Paso 4: conecte la tubería de argón
Paso 5: conecte el medidor de argón y el cilindro de argón (el volumen de gas de salida en el medidor de argón debe ser de 10-15 l/min)
Paso 6: Encienda la fuente de alimentación principal y encienda el interruptor de aire de la unidad
Paso 7: gira el botón INICIO
Paso 8: Encienda el interruptor de parada de emergencia
Paso 9: conecte el cable de alimentación del alimentador de alambre
Paso 10: presione el interruptor de encendido rojo del alimentador de alambre, gire el interruptor negro a automático
Paso 11: Instale el cabezal del alimentador de alambre (1. Coloque el cabezal de alimentación de alambre en el cabezal de soldadura 2. Alinee el alambre de soldadura con la boquilla de soldadura de cobre 3. Fije el tornillo del cabezal de alimentación de alambre)
Paso 12: Instale el alimentador de alambre, gire el interruptor a la alimentación de alambre manual, se convertirá en alimentación de alambre automática
Consejos: para obtener detalles específicos de instalación, consulte el video de la guía de instalación.
Servicio y garantía:
- Garantía de 1 año para toda la máquina.
- 24 horas de servicio en línea
- Proporcionaremos el libro de instrucciones, el manual operativo y el video de capacitación.
El paquete incluye:
1 máquina de soldadura láser de metal.
1 boquilla de cobre para soldadura.
1 * boquilla de cobre de corte
1 * instrucción
1 * manual de operación
1 * vídeo de formación
